Het hoofdstroomcircuit wordt aangesloten via een schroefaansluiting.

De magneetschakelaar is geschikt voor AC-3 bedrijf bij 400 V met een nominaal vermogen van 7,5 kW en een nominale bedrijfsstroom Ie van 17 A. Bij AC-1, 400 V bedraagt de nominale bedrijfsstroom 40 A en bij AC-4, 400 V is de nominale bedrijfsstroom 15,5 A, met eveneens een nominaal vermogen van 7,5 kW. Het nominale vermogen NEMA bedraagt 7,355 kW.

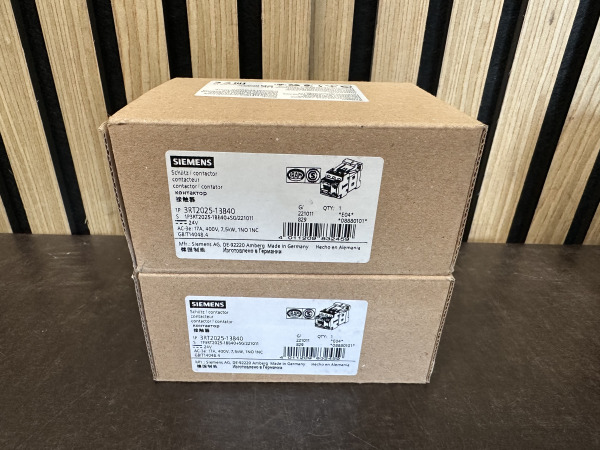

De Siemens 3RT2 magneetschakelaar werkt met een DC-stuurspanning. Het type stuurspanning is DC en de nominale stuurspanning bij DC ligt op 24 V. De magneetschakelaar heeft een modulaire uitvoering voor railmontage en is geschikt voor bedrijfsspanningen bij AC 50 Hz en AC 60 Hz tot 690 V. De afmetingen bedragen 45 mm breedte, 85 mm hoogte en 107 mm diepte.

Kenmerken op een rij
3 hoofdcontacten als maakcontact, 0 hoofdcontacten als verbreekcontact 1 hulpcontact als maakcontact en 1 hulpcontact als verbreekcontact
Nominaal vermogen bij AC-3, 400 V: 7,5 kW (Ie = 17 A) Type stuurspanning DC, nominale stuurspanning bij DC: 24 V Modulaire uitvoering voor railmontage, schroefaansluiting hoofdstroomcircuit
Specificaties
Meer informatie
Aansluitwijze hoofdstroomcircuit Schroefaansluiting
Aantal hoofdcontacten als maakcontact 3
Aantal hoofdcontacten als verbreekcontact 0
Aantal hulpcontacten als maakcontact 1
Aantal hulpcontacten als verbreekcontact 1
Modulaire uitvoering (voor railmontage) Ja
Nominale bedrijfsstroom Ie bij AC-1, 400 V 40 A Nominale bedrijfsstroom Ie bij AC-3, 400 V 17 A Nominale bedrijfsstroom Ie bij AC-4, 400 V 15.5 A
Nominale stuurspanning bij AC 50 Hz 0 V
Nominale stuurspanning bij AC 60 Hz 0 V
Nominale stuurspanning bij DC 24 V
Nominale vermogen bij AC-3, 400 V 7.5 kW
Nominale vermogen bij AC-4, 400 V 7.5 kW
Nominale vermogen NEMA 7.355 kW
Recycle Ja
Type stuurspanning DC
