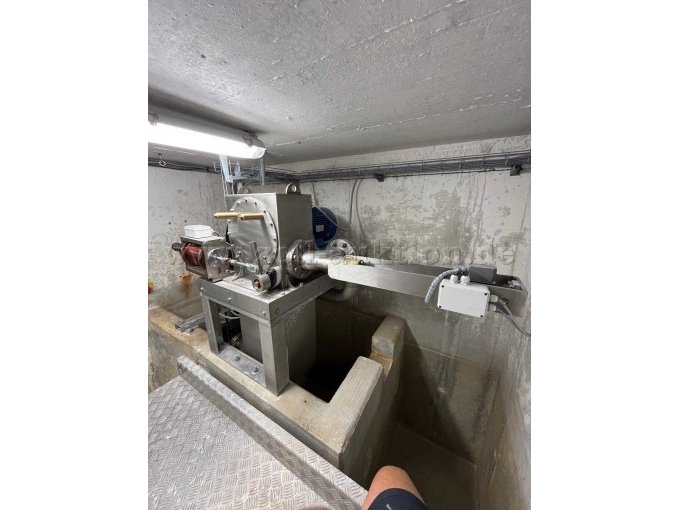

Kleinstwasserkraftanlage, Hersteller AC-TEC GmbH Kaltern (Südtirol/Italien), Seriennr. SN-29-2011 (Baujahr 2011)

Voll funktionsfähig.

Funktionszustand gebraucht.

Funktionfähigkeit vor Stilllegung geprüft.

Optischer Zustand sehr gut.

Keine Schäden.

Keine Gebrauchsspuren.

Umfang: Peltonturbine, Absperrorgan mit Motorantrieb, Niederspannungsschaltanlage

Platzbedarf: (b*h*t) 2000 x 1100 x 1000 mm

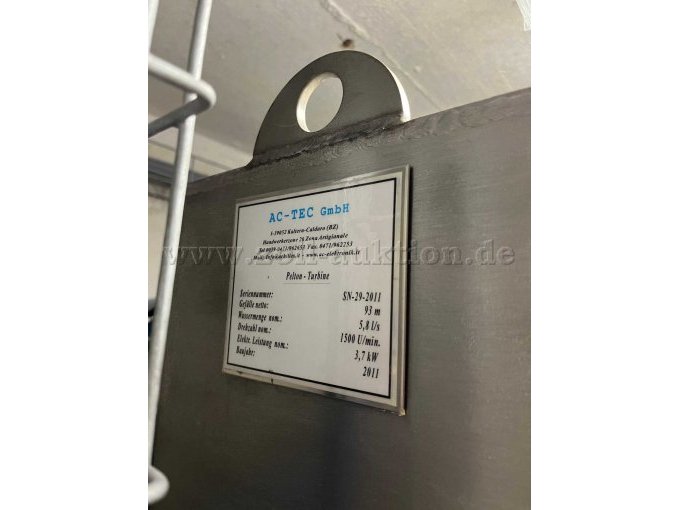

Peltonturbine eindüsig

Qa=5,8l/s

Hnetto bei Qa=95m

Wirkungsgrad etaT=84% und etaG=ca. 87%

Pelektrisch ca. 4kW

Elektrische Düsennadelverstellung

Laufradanordnung vertikal

Gehäuse, Düsennadel, Düse, Einlaufstutzen aus Chromstahl

Peltonlaufrad:

Laufradnabe und Schaufeln aus Chromstahl

Schaufeln aus dem vollen gefräst, Schaufeln einzeln auswechselbar

100% reproduzierbar

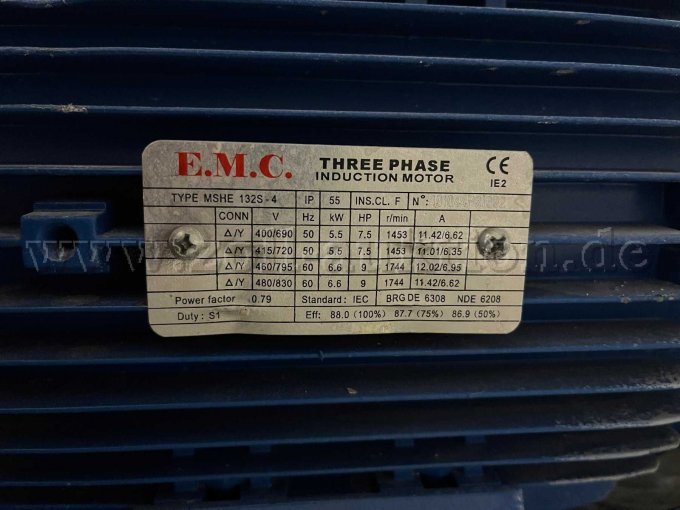

Drehstrom Asynchron-Generator:

5,5kW n=1020U/min

Wirkungsoptimierte Ausführung

Schutzart IP55

Fabrikat: VEM

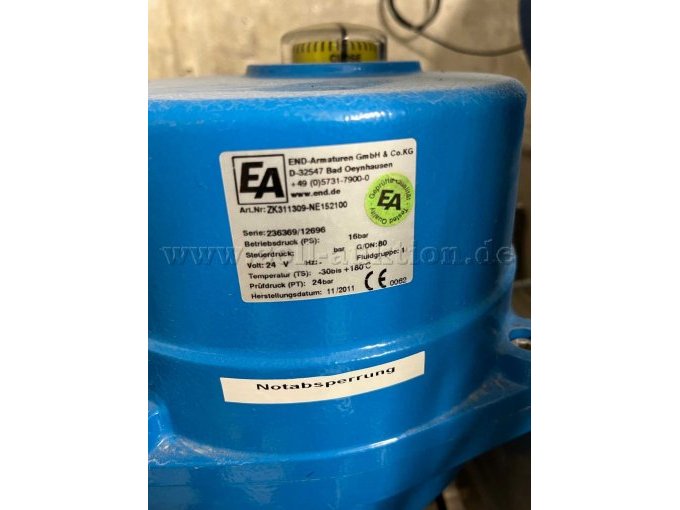

Absperrorgan mit Motorantrieb 24 VDC

zur Ableitung des Quellwassers bei Ausfall der USV-Anlage

Zwischenflanschklappe DN 100

Körper GGG, Scheibe aus Edelstahl

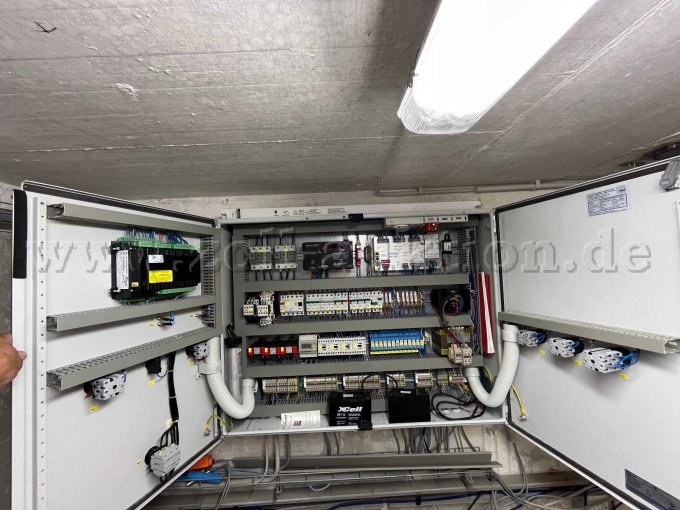

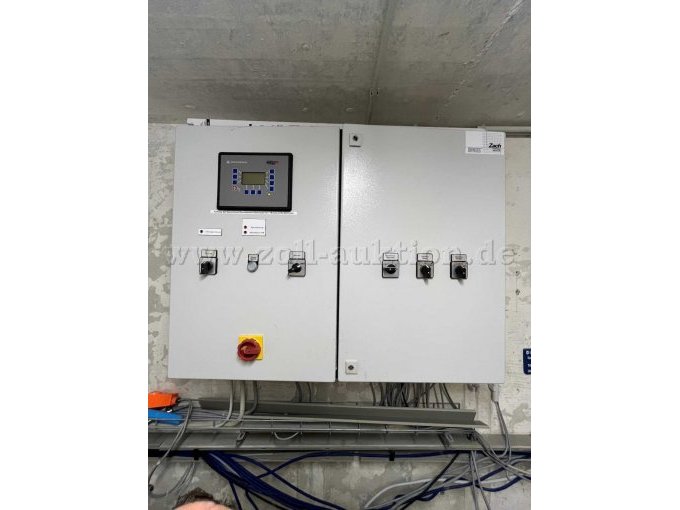

Niederspannungs-Schaltanlage für Kleinstwasserkraftanlage

als Wandschaltschrank aus Stahlblech

Gesamtgröße (b*h*t) 600x800x300 mm

• mit Schaltschrankbeleuchtung
• mit Türkontaktschalter
• mit Schaltschrankheizung
• mit Arbeitssteckdose und Sicherungsautomat
• mit Schaltplantasche
• mit Sammelschienensystem bzw. Verdrahtung für Leistung und Steuerpotentiale

Einbauten:

Netzeinspeisung für Schaltanlage Nennstrom bis 25 A

Zuleitungsklemmen entsprechend dem Leitungsquerschnitt

Hauptschalter mit Handbetrieb

Steuerspannungsversorgung 230V AC (ohne Steuertrafo) incl. Steuersicherungen mit Hilfskontakten

Steuerspannungsversorugng 24V DC mit Netzteil 230VAC / 24 VDC (160 VA) incl. Batterieanlage und Steuersicherungen mit Hilfskontakten

Hilfsrelais für die allgemeinen Steuerungsverknüpfungen

Lampenprüfeinrichtung für alle Meldelampen

Störungsquittierung

Antriebe:

Ablaufklappe

Zuspeiseventil

Ausstattung der Antreibe mit:

Kurzschluss- und Überlastschutz

Motorschutzschalter

Wahlschalter: Hand-0-Auto

Meldelampen: Betrieb, Störung

Turbinensteuerung für Energierückspeisung

Ablaufventil

Aktoren:

2 Magnetventile

Sensoren:

Endschalter

Automatisierung für alle Antreibe, Sensoren und Aktoren in Fernwirktechnik enthalten.

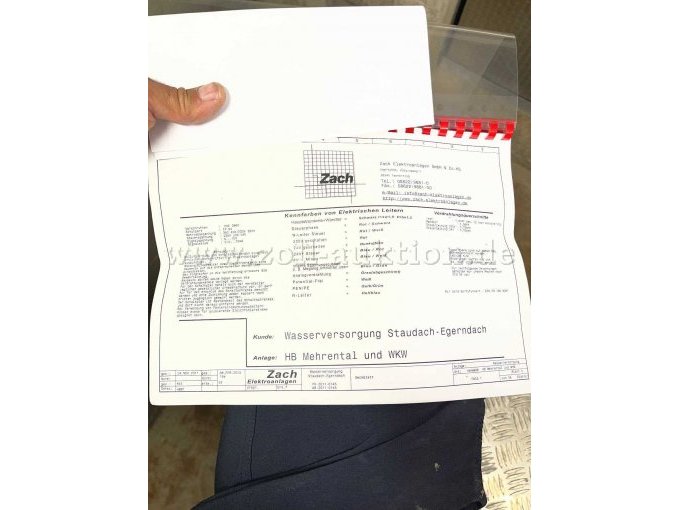

EMSR-Dokumentation bestehend aus:

• Stromlaufplan
• Aufbauzeichnungen der Schaltschränke
